淺談燒結(jié)普通磚質(zhì)量問題的原因及強(qiáng)度檢測方法

摘要:本文對燒結(jié)普通磚產(chǎn)品質(zhì)量情況進(jìn)行了分析,對生產(chǎn)過程中出現(xiàn)的問題,及成品產(chǎn)品質(zhì)量檢驗(yàn)不合格的問題進(jìn)行了總結(jié),從而幫助企業(yè)指導(dǎo)生產(chǎn)控制質(zhì)量提出建議。

1 前言

燒結(jié)普通磚在我國已經(jīng)有兩千多年的歷史,由于價格低廉、工藝簡單、設(shè)計(jì)和施工技術(shù)成熟,又有較好的隔熱、隔聲性能,冬季室內(nèi)墻面不會出現(xiàn)結(jié)露現(xiàn)象,以及人們的使用習(xí)慣等原因,雖然不斷出現(xiàn)各種新的墻體材料,然而燒結(jié)磚在今后一段時間內(nèi),仍會作為一種主要材料用于砌筑工程中,特別是在農(nóng)村,仍然是主要的墻體材料之一。

2 質(zhì)量情況分析

近幾年來,質(zhì)量技術(shù)監(jiān)督管理部門按照省州政府的要求,每年都對燒結(jié)普通磚企業(yè)產(chǎn)品開展監(jiān)督抽查和定期監(jiān)督檢驗(yàn),使得燒結(jié)普通磚質(zhì)量水平有了一定的提高,但是由于燒結(jié)普通磚生產(chǎn)經(jīng)營者多為個體,經(jīng)濟(jì)底子薄弱,文化素質(zhì)水平不高,質(zhì)量管理意識淡薄,在抽查檢驗(yàn)過程中也存在少部分指標(biāo)不合格的情況,目前燒結(jié)普通磚容易出現(xiàn)的不合格的指標(biāo)主要有:尺寸偏差、石灰爆裂、泛霜、放射性和強(qiáng)度等。

2.1 泛霜不合格的情況分析

泛霜不合格與使用的頁巖原料和采用的高硫煤有密切關(guān)系,頁巖中的堿性氧化物(Na2O、K2O、MgO)與煤里的SO3在焙燒過程中生成復(fù)式硫酸鹽礦物(俗稱芒硝),當(dāng)紅磚受潮和淋水以后,磚體重的硫酸鹽礦物溶解,并隨著水分的蒸發(fā)從毛細(xì)管遷移到磚體表面,干燥后重新在磚體的表面結(jié)晶而形成泛霜現(xiàn)象。

2.2 石灰爆裂不合格的情況分析

石灰爆裂現(xiàn)象是由于燒結(jié)磚原料中含有石灰石,并且由于沒有粉碎到一定粒度,焙燒后變成氧化鈣(生石灰),出窯后吸取了空氣中的水分變成氫氧化鈣(熟石灰),體積劇烈膨脹,使磚局部產(chǎn)生爆裂。如果砌在墻上,石灰(氧化鈣)與與砂,水結(jié)合后,生成氫氧化鈣,若含有石灰(氧化鈣)較多的磚,尤其是石灰含量不均勻的話,會出現(xiàn)體積膨脹,而影響建筑質(zhì)量。輕的石灰爆裂會造成制品表面破環(huán)及墻體面層脫落,嚴(yán)重的石灰爆裂會直接破壞制品及砌筑墻體的結(jié)構(gòu),造成制品及砌筑墻體強(qiáng)度損失,甚至崩潰,并直接影響后期的裝飾工程施工。

2.3 尺寸偏差不合格情況分析

引起尺寸偏差的主要原因是由于生產(chǎn)企業(yè)多為私營企業(yè),技術(shù)裝備落后,質(zhì)量意識淡漠,特別是個別生產(chǎn)企業(yè)為節(jié)約成本而偷工減料,縮小模具尺寸,使其產(chǎn)品尺寸不符合標(biāo)準(zhǔn)要求。另外,有些廠家土坯水分含量過高,如遇降雨量過多時易導(dǎo)致其產(chǎn)品幾何尺寸偏差過大,使其生產(chǎn)的產(chǎn)品不合格。

2.4 放射性不合格的情況分析

生產(chǎn)燒結(jié)磚的企業(yè)普遍都是中小型企業(yè),利用煤矸石制磚時,根本沒有對煤矸石的放射性能或物理化學(xué)性能等進(jìn)行檢測,就直接使用,甚至明知放射性性能超標(biāo),為了節(jié)約成本偷偷地進(jìn)行生產(chǎn),這樣很容易出現(xiàn)燒結(jié)磚質(zhì)量不合格,放射性核素超標(biāo)。

2.5 抗壓強(qiáng)度不合格的情況分析

抗壓強(qiáng)度是燒結(jié)普通磚的重要指標(biāo),不合格產(chǎn)品受壓易碎,導(dǎo)致安全事故。主要原因是生產(chǎn)工藝制定不完善,溫度控制不合理;企業(yè)片面追求產(chǎn)量,造成產(chǎn)品焙燒時間不夠;原料的內(nèi)摻煤配合比達(dá)不到焙燒工藝的要求,顆粒級配不合理,致使顆粒過粗,導(dǎo)致產(chǎn)品的密實(shí)度不高,造成強(qiáng)度不夠,提高磚壞的密度和保溫的時間,才能燒出高強(qiáng)度的燒結(jié)磚。

3 存在的問題

3.1 質(zhì)量意識不強(qiáng)

燒結(jié)普通磚生產(chǎn)經(jīng)營者,多為私營個體,對質(zhì)量的重要性認(rèn)識不足,生產(chǎn)出來的產(chǎn)品,強(qiáng)度達(dá)到要求,就可以銷售。質(zhì)監(jiān)部門同志在巡查過程中發(fā)現(xiàn)有的燒結(jié)磚老板只顧生產(chǎn),質(zhì)量管理意識淡薄,雖建立質(zhì)量管理機(jī)構(gòu),設(shè)立質(zhì)量管理人員,質(zhì)量管理制度上墻,但部分企業(yè)形同虛設(shè),針對性的應(yīng)付各部門的檢查。

3.2 質(zhì)量管理制度不落實(shí)

由于燒結(jié)普通磚生產(chǎn)企業(yè)自身特點(diǎn),生產(chǎn)經(jīng)營者往往是組織生產(chǎn),銷售一肩挑,有的還兼著質(zhì)量檢驗(yàn)職務(wù),各項(xiàng)職務(wù)職務(wù)集于一身,難免顧此失彼。甚至有時客戶對成品要求量大時間急的情況下,對原材料把關(guān)不嚴(yán),生產(chǎn)工藝方面也盡量壓縮時間,雖建立了檢驗(yàn)室,但沒有履行出廠檢驗(yàn)的職責(zé),為了抓效益,成品生產(chǎn)出來就直接出廠。

3.3 人員素質(zhì)較低

3.3.1 生產(chǎn)人員

由于生產(chǎn)工人工資較低,生產(chǎn)現(xiàn)場環(huán)境較差,中小型企業(yè)無法滿足相應(yīng)的保險(xiǎn),工人不能相對穩(wěn)定,工人進(jìn)行業(yè)務(wù)學(xué)習(xí)和在崗技術(shù)培訓(xùn)困難,甚至無法進(jìn)行,工人素質(zhì)要繼續(xù)提高,滿足生產(chǎn)工藝日益改進(jìn)的需要,便無從談起,由于工人素質(zhì)的低水平和不穩(wěn)定,生產(chǎn)技術(shù)的掌握還有不足,生產(chǎn)的產(chǎn)品出現(xiàn)這樣那樣的問題,也就難以避免了。

3.3.2 質(zhì)量檢驗(yàn)人員

介于磚廠經(jīng)濟(jì)底子薄,質(zhì)量檢驗(yàn)人員到有關(guān)技術(shù)部門進(jìn)行培訓(xùn)學(xué)習(xí)較少,雖然多數(shù)質(zhì)量檢驗(yàn)人員對燒結(jié)普通磚生產(chǎn)工藝,檢驗(yàn)方法有初步了解,但對于燒結(jié)普通磚的標(biāo)準(zhǔn)及產(chǎn)品質(zhì)量控制卻了解不深。

3.4 生產(chǎn)設(shè)備管理不善

磚廠多屬于個休經(jīng)營,資金基礎(chǔ)薄弱,現(xiàn)有設(shè)備落后,需添置和更新設(shè)備時因資金問題而無法進(jìn)行,由于磚廠所處環(huán)境較差,設(shè)備所處環(huán)境日曬雨淋,且工人不固定,人員操作時存在不按具體操作規(guī)程作業(yè)影響設(shè)備的使用壽命,還有的企業(yè)在供貨緊張只注重生產(chǎn)效益,設(shè)備滿負(fù)荷運(yùn)作,忽視設(shè)備的維護(hù)保養(yǎng),嚴(yán)重時影響產(chǎn)品質(zhì)量。

4 總結(jié)

燒結(jié)普通磚生產(chǎn)企業(yè)由于政府部門的監(jiān)督管理,自己努力,產(chǎn)品質(zhì)量狀況逐步好轉(zhuǎn),抽查合格率不斷提高,但是質(zhì)量意識、質(zhì)量管理機(jī)構(gòu)不健全,質(zhì)量管理制度不落實(shí)主,設(shè)備落后,生產(chǎn)環(huán)境較差等問題,還比較突出,要切實(shí)增強(qiáng)責(zé)任意識,把產(chǎn)品質(zhì)量放在第一位,加強(qiáng)管理水平,按制定的規(guī)章制度辦事,認(rèn)真組織員工學(xué)習(xí)相關(guān)法律法規(guī)及技術(shù)標(biāo)準(zhǔn),嚴(yán)格控制原料的使用,產(chǎn)品出廠前應(yīng)做好出廠檢驗(yàn),嚴(yán)把質(zhì)量關(guān)。在今后的工作中希望政府有關(guān)部門進(jìn)一步加大監(jiān)督抽查檢驗(yàn)力度,幫助企業(yè)完善質(zhì)保體系,提出改進(jìn)管理度和覆的深蓋面,提出改進(jìn)質(zhì)量管理的建設(shè),切實(shí)把燒結(jié)普通磚企業(yè)質(zhì)量管理提高到一個新水平,使老百姓用上質(zhì)量放心的燒結(jié)磚產(chǎn)品。

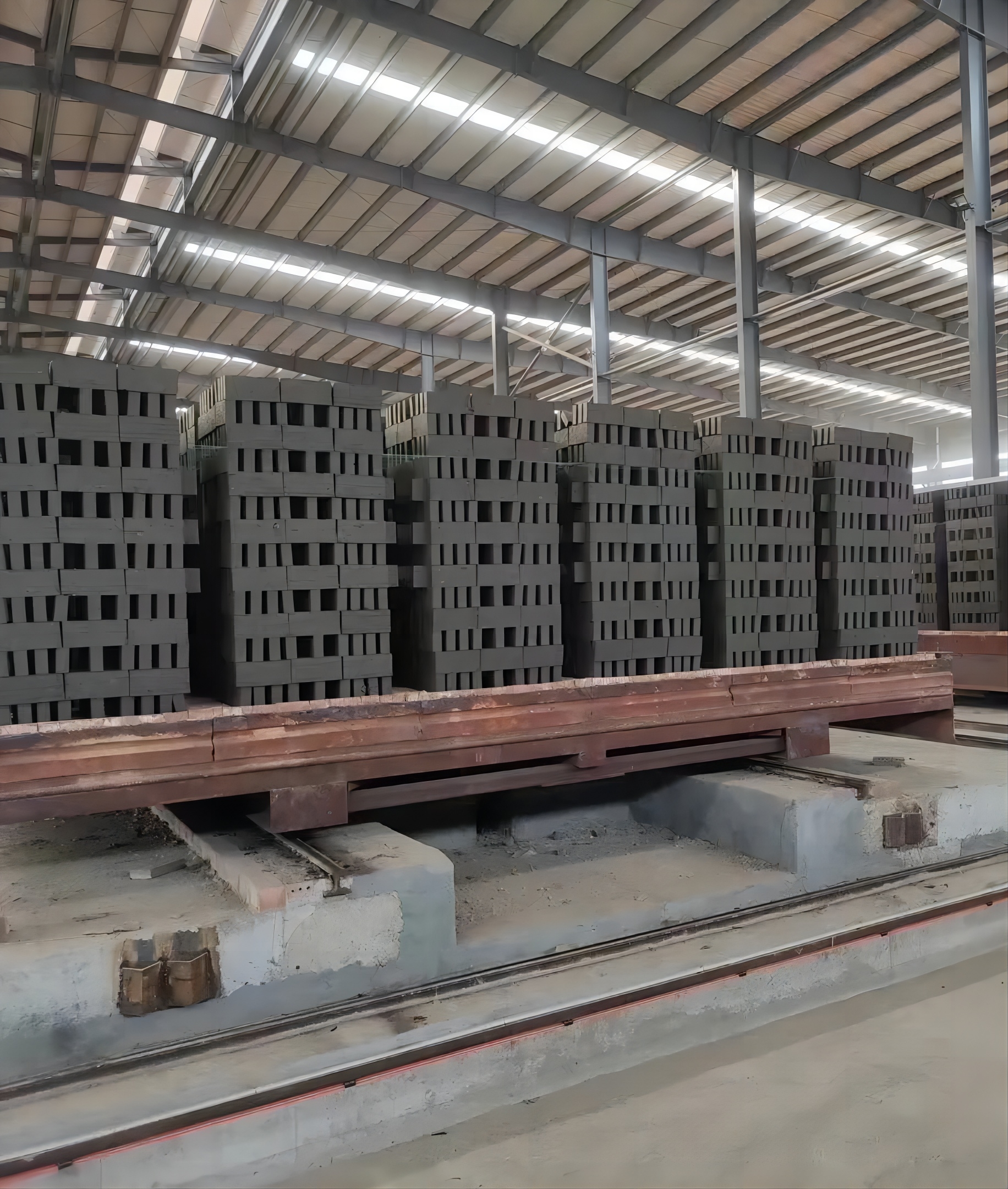

5.燒結(jié)普通磚抗壓試驗(yàn)介紹  

（一）取樣、試樣制備  

1.取樣  

驗(yàn)收檢驗(yàn)磚樣的抽取應(yīng)在供方堆場上，由供需雙方人員會同進(jìn)行。強(qiáng)度等級試驗(yàn)抽取磚樣10塊。磚垛中的抽樣位置可按隨機(jī)碼數(shù)確定，具體方法見執(zhí)行標(biāo)準(zhǔn)：（GB 13544—2011）《燒結(jié)多孔磚和多孔砌塊》。  

2.試樣制備  

（1）將磚樣切斷或鋸成兩個半截磚，斷開的半截磚長不得小于100mm，、如果不足100mm，應(yīng)另取備用試樣補(bǔ)足。  

（2）在試樣制備平臺上，將已斷開的半截磚放入室溫的凈水中浸10～20min后取出，并以斷口相反方向疊放，兩者中間用厚度不超過5mm的水泥凈漿粘結(jié)。水泥凈漿采用強(qiáng)度等級為32.5MPa的普通硅酸鹽水泥調(diào)制，要求稠度適宜。上下兩面用厚度不超過3mm的同種水泥凈漿抹平。制成的試件上下兩面須互相平行，并垂直于側(cè)面。  

（二）試驗(yàn)步驟  

1.測量每個試件連接面或受壓面的長、寬尺寸各兩個，分別取其平均值，精確至1mm。  

2.分別將10塊試件平放在加壓板的中央，垂直于受壓面加荷，應(yīng)均勻平穩(wěn)，不得發(fā)生沖擊或振動。加荷速度為（5±0.5）kN/s，直至試件破壞為止，分別記錄最大破壞荷載F（單位為N）。  

（三）試驗(yàn)結(jié)果評定  

1.按照以下公式分別計(jì)算10塊磚的抗壓強(qiáng)度值，精確至0.1MPa。  fmc＝LB/F  式中  fmc——抗壓強(qiáng)度（MPa）；  F——最大破壞荷載（N）；  L——受壓面（連接面）的長度（mm）；  B——受壓面（連接面）的寬度（mm）。  

2.按以下公式計(jì)算10塊磚強(qiáng)度變異系數(shù)、抗壓強(qiáng)度的平均值和標(biāo)準(zhǔn)值。    式中：  fk?——10塊磚抗壓強(qiáng)度的標(biāo)準(zhǔn)值，精確至0.1MPa。  （2）平均值－最小值方法評定  當(dāng)變異系數(shù)δ＞0.21時，按抗壓強(qiáng)度平均值、單塊最小值評定磚的強(qiáng)度等級。單塊抗壓強(qiáng)度最小值精確至0.1MPa。  

3.燒結(jié)普通磚強(qiáng)度檢測技術(shù)介紹  

在現(xiàn)階段，我國的各個工業(yè)基地對生產(chǎn)加工普通磚的強(qiáng)度也提升了要求，同時檢測技術(shù)和方法也有了極大的發(fā)展和進(jìn)步，以下將介紹普通磚的強(qiáng)度檢測技術(shù)。  

3.1.感官法檢測普通磚的強(qiáng)度  

這種方法是檢測普通磚的方式中比較古老的一種，在建國初期，科學(xué)技術(shù)的發(fā)展比較落后，而且現(xiàn)有的檢測技術(shù)也不夠全面，普通磚在應(yīng)用中的強(qiáng)度質(zhì)量要求也不高，在當(dāng)時的技術(shù)要求下，普通磚的加工制造種類不像現(xiàn)在一樣多種多樣。所以國家對普通磚的質(zhì)量檢測技術(shù)要求不高，多數(shù)都是使用感官法對普通磚進(jìn)行檢測，但這種檢測方式也有著一定的技術(shù)要求。感官法檢測的方式主要通過通過觀察普通磚的截面顏色和外觀，使用樣磚敲擊地面以及互相敲打辨別聲音質(zhì)量來檢測普通磚的強(qiáng)度，這種檢測方式在現(xiàn)代社會中已經(jīng)被淘汰，但是依然是有效的檢測手段。  

3.2.實(shí)驗(yàn)法檢測普通磚的強(qiáng)度  

實(shí)驗(yàn)法檢測普通磚的強(qiáng)度主要是通過隨機(jī)取樣的方式進(jìn)行檢測，這種檢測方式相比于感官法進(jìn)行普通磚的檢測要先進(jìn)很多，但是實(shí)驗(yàn)法的技術(shù)要求比較多，同時檢測過程復(fù)雜多變，在檢測進(jìn)行的過程中非常容易出現(xiàn)紕漏，一旦檢測出現(xiàn)失誤，就必須要重新進(jìn)行試驗(yàn)檢測，這會浪費(fèi)大量的試驗(yàn)材料，而且檢測當(dāng)中一旦出現(xiàn)誤差，就會造成檢測的不準(zhǔn)確，檢測中出現(xiàn)的失誤不容易察覺。因?yàn)樵囼?yàn)方法是通過隨機(jī)抽樣，這種檢測難免會有漏網(wǎng)之魚的出現(xiàn)，而抽樣的隨機(jī)性會導(dǎo)致檢測的不確定性，這樣的檢測雖然技術(shù)要求高，但是檢測率帶有一定的隨機(jī)性，所以在使用實(shí)驗(yàn)法進(jìn)行檢測室，隨機(jī)抽樣一定要進(jìn)行多次，將這種隨機(jī)性盡量降低。  

3.3.回彈法強(qiáng)度檢測技術(shù)  

回彈法檢測技術(shù)是現(xiàn)階段我國發(fā)展比較成熟的檢測方式，在我國的普通磚強(qiáng)度檢測技術(shù)應(yīng)用比較廣泛，現(xiàn)在的回彈法檢測方式已經(jīng)不需要將普通磚從墻體中取出，只需要使用回彈檢測儀直接對墻體的普通磚進(jìn)行回彈檢測，就可以檢測出普通磚的強(qiáng)度檢測數(shù)據(jù)，而且回彈檢測儀相比于傳統(tǒng)的檢測儀器非常的先進(jìn)，數(shù)據(jù)檢測的精準(zhǔn)度也要比曾經(jīng)的檢測儀高出很多，檢測的數(shù)據(jù)同時也能間接地檢測出普通磚抗壓強(qiáng)度。應(yīng)用回彈儀的具體檢測方法是首先根據(jù)國際按規(guī)定選取普通磚中被檢測的磚體樣本，樣本選取十塊普通磚，將普通磚按照相關(guān)檢測規(guī)定擺放，同時在杠桿荷重處使用重錘將磚樣壓緊，然后使用回彈檢測儀的彈擊桿垂直對準(zhǔn)樣品，對樣品施加壓力，同時注意壓力的施加一定要緩慢并且均勻，不宜過重施壓，這樣會對普通磚的強(qiáng)度造成影響，而后將彈擊桿壓入套筒內(nèi)，使重錘脫鉤回彈，這樣就會在回彈測試儀中產(chǎn)生相應(yīng)的數(shù)值，即可測出強(qiáng)度數(shù)據(jù)。回彈法強(qiáng)度檢測技術(shù)對于我國普通磚檢測非常重要，是我國檢測普通磚強(qiáng)度的主要方式和方法。  

3.4.沖擊法檢測燒結(jié)普通磚的強(qiáng)度  

在眾多的燒結(jié)普通磚的樣品檢測的方式方法中，沖擊法檢測普通磚的強(qiáng)度在現(xiàn)代社會的應(yīng)用面也比較廣，這是在所有的檢測方法中技術(shù)要求比較高，同時檢測的效果也比較好。簡單來說，沖擊法就是將實(shí)驗(yàn)材料進(jìn)行沖擊試驗(yàn)，根據(jù)預(yù)先計(jì)算的抗壓強(qiáng)度與單位表面積的之間的增量從而得出普通磚的抗壓強(qiáng)度。沖擊法檢測普通磚的強(qiáng)度具體方法是首先要制造試驗(yàn)材料，將磚樣鑿成大約10毫米左右的顆粒，實(shí)驗(yàn)材料準(zhǔn)備充足之后，取適量的實(shí)驗(yàn)材料放入烘烤箱內(nèi)，在50-60攝氏度的溫度下進(jìn)行加熱大約兩個小時，之后將試驗(yàn)樣品取出，平均分為三等份，注意一定要平均分配，而且平均分配的精確度很高，此時按照相關(guān)要求進(jìn)行試驗(yàn)，最后將制造好的實(shí)驗(yàn)材料放入到?jīng)_擊桶內(nèi)，選擇合適的高度用重錘進(jìn)行沖擊，沖擊次數(shù)平均分配，同時記錄每一次的實(shí)驗(yàn)數(shù)據(jù)進(jìn)行比較分析。沖擊法檢測普通磚的強(qiáng)度是我國較為先進(jìn)的檢測方法，對于我國的燒結(jié)普通磚的檢測具有重要作用。  

4.對各種檢測方法的比較分析  

對以上提出的四種燒結(jié)普通磚的檢測方法比較也各有優(yōu)缺點(diǎn)，感官法作為最早的普通磚檢測技術(shù)相對來說技術(shù)含量較低，沒有系統(tǒng)的檢測方式和監(jiān)測數(shù)據(jù)，但是這種檢測方式操作簡單，容易控制。對于實(shí)驗(yàn)法來說，技術(shù)要求比較高，檢測效果比較好，但是實(shí)驗(yàn)中容易出現(xiàn)失誤和實(shí)驗(yàn)的失敗，這對于很多實(shí)驗(yàn)來說都是缺陷；回彈法是目前國內(nèi)應(yīng)用比較廣泛的檢測方法，操作簡單，檢測率比較高；對于沖擊法來說，實(shí)驗(yàn)過程比較復(fù)雜，但是檢測率相對較高，在特定的情況下適合使用。  

5.結(jié)束語  

現(xiàn)如今，隨著科學(xué)技術(shù)的發(fā)展，經(jīng)濟(jì)全球化的進(jìn)行，各國間的聯(lián)系交流更加緊密。我國的普通磚的檢測技術(shù)也越來越先進(jìn)，雖然普通磚檢測技術(shù)已經(jīng)步入了新的發(fā)展階段，但是我們對于普通磚強(qiáng)度檢測技術(shù)的發(fā)展依然不能放松警惕。  

內(nèi)容來源于百度
