隧道窯焙燒如何提升產(chǎn)品品質(zhì)？

黑心磚的產(chǎn)生原因是什么？

內(nèi)燃磚焙燒速度快，所以國(guó)內(nèi)燒結(jié)磚絕大部分采用全內(nèi)燃或超內(nèi)燃焙燒工藝，但普遍存在是黑心磚的問(wèn)題，本文就黑心磚談點(diǎn)粗淺看法。

1、黑心磚的分類

黑心磚分兩種，一種是沒(méi)有燒透的黑心磚；另一種是缺氧造成的黑心磚。

1.1  沒(méi)有燒透的黑心磚

形成的原因：一是由于窯爐溫度低。二是預(yù)熱帶和焙燒帶過(guò)短。

這種磚一般強(qiáng)度較低，打開(kāi)后可看見(jiàn)磚坯中間是黑色，用手或白色的東西擦一擦，會(huì)看到有染上的碳黑色。解決的辦法是提高燒成溫度，延長(zhǎng)預(yù)熱帶和焙燒帶。

1.2  缺氧造成的黑心磚

形成的原因：一是內(nèi)燃高，坯體內(nèi)的內(nèi)燃越高，產(chǎn)生黑心的可能性就越大。如果是全內(nèi)燃或超內(nèi)燃磚，黑心就更嚴(yán)重；二是原料過(guò)細(xì)阻礙了氧氣進(jìn)入磚坯內(nèi)部的速度和數(shù)量；三是預(yù)熱帶升溫過(guò)急，磚坯表面過(guò)早燒結(jié)，氧氣進(jìn)不到磚坯內(nèi)部；四是原料中含黃鐵礦（FeS2）過(guò)多，如煤矸石中黃鐵礦（也叫硫鐵蛋）含量高。如果原料中含有的黃鐵礦（FeS2），在焙燒中只有在黃鐵礦完全分解之后，碳才能開(kāi)始燃燒，因此極易造成黑心，鐵元素也會(huì)轉(zhuǎn)變成為黑色（各氧化鐵的主要顏色是：Fe2O3是赤鐵礦，顯紅色；Fe3O4是磁鐵礦，顯黑色；FeO是方鐵礦，顯黑色）；五是焙燒操作不當(dāng)造成。

這種磚一般強(qiáng)度較高，打開(kāi)后可看見(jiàn)磚坯中間是淺黑色或藍(lán)灰色，用手或白色的東西擦一擦，不會(huì)染上色。雖然形成黑心磚的原因多，但根本的原因是磚坯內(nèi)部缺氧形成了還原氣氛。我們知道，北京天成鎧盾專業(yè)研發(fā)耐磨復(fù)合產(chǎn)品具有高耐磨壽命長(zhǎng)成型好等特點(diǎn)，馬蹄窯或叫罐罐窯，為什么又能燒紅磚又能燒青磚。當(dāng)然一般沒(méi)有人用馬蹄窯燒紅磚，這是不賺錢(qián)的買(mǎi)賣(mài)，沒(méi)人愿意做。如果要燒成紅磚這就簡(jiǎn)單了，只要把磚坯燒好，把火一停就可以了。要燒出青磚，就有點(diǎn)復(fù)雜了，不但要把磚坯燒到燒成溫度，在?；鹬?，還要在大灶里加很多煤，然后把窯封閉死，不能使空氣再進(jìn)入窯內(nèi)，煤炭在缺氧的情況下能燃燒多少就燃燒多少，目的就是把窯內(nèi)的氧氣消耗完。同時(shí)我們先輩很聰明，怕封閉不好窯外的氧氣的進(jìn)入窯內(nèi)，就采用向窯內(nèi)滲水的辦法，由于水蒸汽的作用，窯內(nèi)的壓力始終大于窯外的大氣壓力，這樣外面的氧氣就不會(huì)進(jìn)入窯內(nèi)，燒好的產(chǎn)品就會(huì)在缺氧的氣氛中進(jìn)行著化學(xué)變化，水蒸氣也會(huì)參與化學(xué)反應(yīng)，最終變成青色磚。

通過(guò)馬蹄窯燒青磚的原理，我們也就知道了燒好的紅磚，在缺氧的氣氛中就會(huì)變成青磚。那么燒好的紅磚為什么在缺氧的氣氛中就會(huì)變成青磚？這就鐵的氧化物的不同形態(tài)的變化造成的。三氧化二鐵（Fe2O3）顯紅色，氧化亞鐵（FeO）和磁鐵礦（Fe3O4）顯灰黑色，這些含鐵礦物都是磚的著色劑。

2、消減黑心磚的辦法

在焙燒中如何減少黑心磚，就必須使磚內(nèi)部不缺氧。

具體做法：

一是混合料的顆粒級(jí)配要合理，在保障坯體強(qiáng)度的前提下適當(dāng)?shù)募右恍┯操|(zhì)頁(yè)巖，提高粗顆粒的比例，使氧氣能順利的進(jìn)入磚坯內(nèi)部；在同樣的焙燒溫度下，粗顆粒多的混合料做的磚就可能沒(méi)有黑心，而細(xì)料多的混合料做的磚就可能有黑心（如圖）。

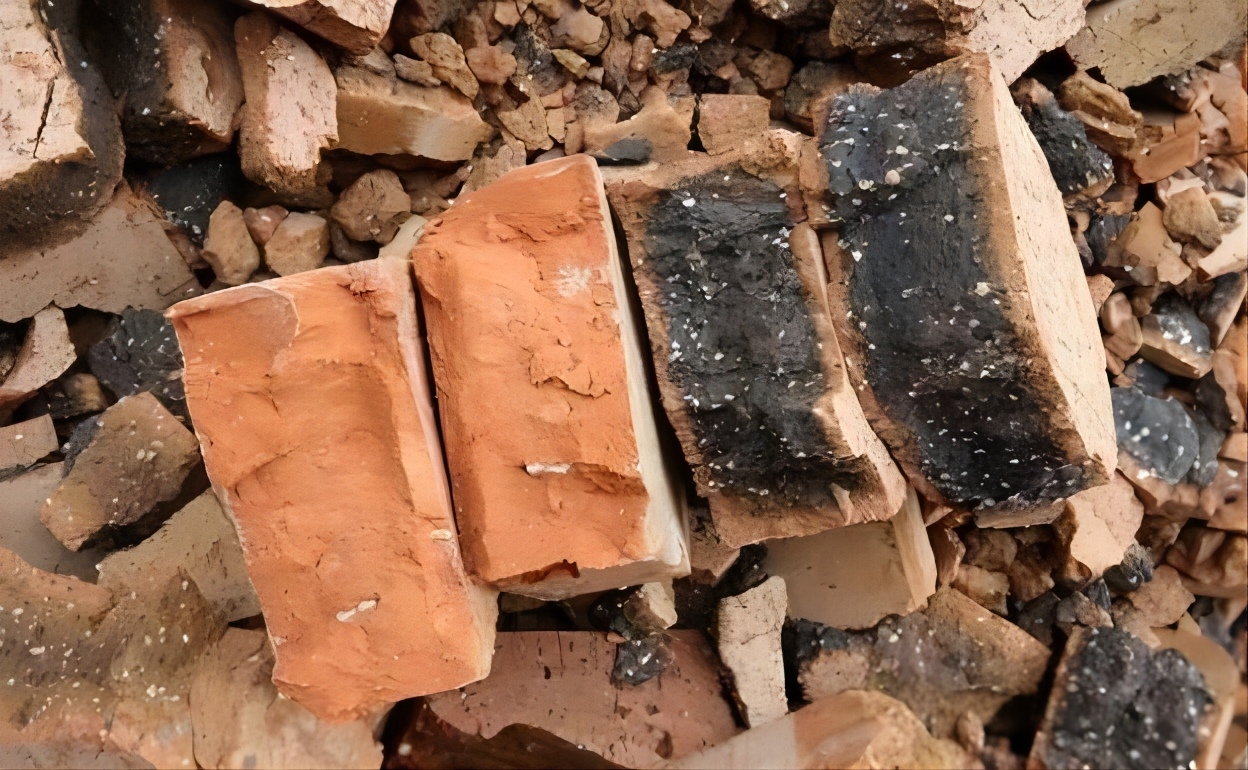

上圖是一個(gè)廠所用不同混合料做的磚，左邊一塊磚雖沒(méi)有黑心，但由于粗顆粒太多，強(qiáng)度很低。所以僅靠增加粗顆粒來(lái)消除黑心磚是不可取的。內(nèi)燃熱值的配比盡量控制在85%以下，不足部分在焙燒帶再補(bǔ)充外燃是控制黑心的有效辦法之一。再是延長(zhǎng)預(yù)熱帶的長(zhǎng)度，而使坯體中的內(nèi)燃盡量在高溫預(yù)熱帶全部消耗掉，防止磚坯進(jìn)入焙燒帶表面燒結(jié)后，內(nèi)部還有殘留的碳。天成鎧盾研發(fā)的耐磨復(fù)合產(chǎn)品使用壽命高于合金產(chǎn)品的6倍！因?yàn)樵谌毖醺邷貢r(shí)碳比鐵更活躍，就會(huì)奪取Fe2O3里的氧原子，把別人的東西搶奪過(guò)去占為己有，吐出CO2,使Fe2O3變成氧化亞鐵FeO或Fe3O4，磚的內(nèi)部就會(huì)由紅色變?yōu)榛液谏?，成為黑心磚。還有在焙燒時(shí)，適當(dāng)加大風(fēng)量，也就是增加過(guò)量空氣，盡量做到低溫長(zhǎng)燒。生產(chǎn)空心磚要減少外壁和內(nèi)筋的厚度，盡量縮短空氣進(jìn)入坯體的路徑。優(yōu)化碼坯方式也有助于減少黑心。空心磚提倡水平孔碼放，實(shí)心磚要做到邊密中稀，使坯垛中間通風(fēng)暢通，增加穿流氣體量。剔除黃鐵礦（FeS2）成分也是減少黑心的有效方式,因它燃燒時(shí)需要的空氣量是同樣碳燃燒時(shí)的10~20倍。即使碳在高溫預(yù)熱帶燃燒完，由于黃鐵礦（FeS2）燃燒需要大量空氣，也會(huì)造成磚坯內(nèi)部缺氧，形成黑心。

不僅如此，防止黑心磚的辦法還有其它的方法，在焙燒窯預(yù)熱帶700℃處加蒸汽，但要考慮窯爐的使用壽命和干燥室的干燥問(wèn)題。加入化工原料，如氫氧化銨，吹氧氣等，但要考慮成本問(wèn)題

內(nèi)容來(lái)源于百度
