隧道窯燒成節能 工藝

合理控制燃料與助燃空氣的比例

在實際生產過程中，為求穩妥，燃料與助燃空氣量的比例存在著過大或過小的現象。過大表現在還原焰燒成的產品上，為保證氣氛制度的工藝要求，使燃料供給過量；而過小則是用氧化焰燒成時，為了防止窯內出現冒煙或不完全燃燒的現象，過量加大助燃空氣。還原焰燒成的產品燃料過量時，雖然能夠適應氣氛的工藝要求，但會造成較大的能源浪費。

每增加一份CO，就要多消耗一份C。若C的來源是煤炭(一般煤炭含C為50%)，那么多消耗一份C就意味著多用二份煤炭。對連續生產的隧道窯來說，這種情況下，多消耗的燃料相當多。因此，在確保產品不出現陰黃的前提下，還原氣氛不必過濃。

氧化焰燒成的產品，加入過量的助燃空氣時，要使這部分空氣量達到產品所需要的燒成溫度，就必須額外增加燃料量。曾有人計算過，隧道窯煙氣中每增加1%的O2，燃料消耗就要增加2.62%。因此，氧化燒成的隧道窯，空氣過剩系數應嚴格控制，嚴禁過量空氣入窯造成耗能浪費。從以上分析可知，嚴格控制燃料和助燃空氣的比例對節能有重大意義。在實際操作上，應經常對窯爐的熱工狀況進行巡視，及時了解燃料的工作參數(壓力、入窯前的溫度、在燃燒室的霧化效果)變化，并作出相應調整，以達到節能的效果。

適當調整冷卻帶進口端壓力

隧道窯冷卻帶進口端的壓力必須與燒成帶末端的壓力相適應。合理的控制應為:還原焰燒成時，為防止冷卻帶空氣流向燒成帶，影響燒成帶的氣氛和溫度，適當使該處的壓力微低于燒成帶末端的壓力，讓煙氣略有倒流；氧化焰燒成時則相反，該處的壓力應略高于燒成帶末端，允許少量冷卻帶熱風進入燒成帶作助燃空氣。

此外，應避免還原焰燒成時現有的煙氣倒流過多，氧化焰燒成時進入燒成帶的熱風過大的情況。燒還原焰時的煙氣倒流過多，一方面延長了高溫保溫時間和區域，使能耗增多；另一方面為了保證急冷的工藝要求，不得不增大急冷風機和抽熱風機的風量。這樣電機使用功率增大，增加了耗電量，且影響電機的使用壽命；

同時，延緩了產品在冷卻帶的停留時間，影響快速燒成，降低了窯爐產量，間接增大了能耗。因此，建議適當減小冷卻帶熱風抽出量，稍微提高冷卻帶進口端的壓力，相應地減少煙氣倒流量。進行調整時要注意燒成帶最高溫度點和溫度值是否有變化，如果出現這種情況，則應調整燒成帶末端幾個燃燒室的燃燒量，必要時還可調整預熱帶排煙總閘的開度。

一般在氧化焰燒成的情況下，急冷時的熱風進入燒成帶的量會過大。為了保證最高溫度和高溫保溫區域的穩定，使進入的那部分熱風能夠滿足溫度上的要求，必須加大燃料的投入量，這樣就增加了能耗。為避免這一現象，建議適度加大冷卻帶的熱風抽出量，盡可能減少進入燒成帶的熱風。同樣，進行此工藝調整時，也要注意燒成帶最高溫度點及高溫保溫區域是否有變化，并根據變化作適當調整。

加大急冷風側面的比例

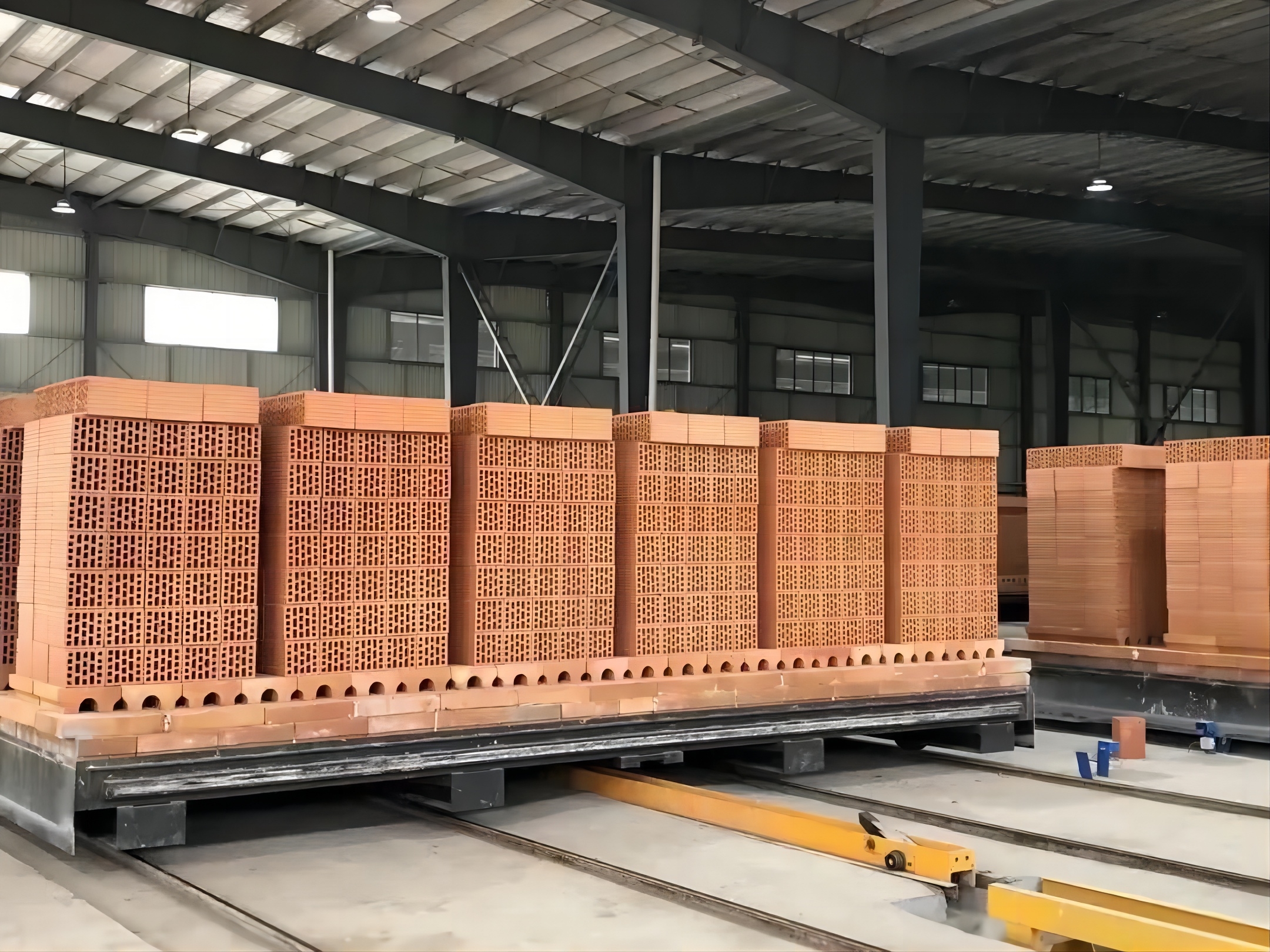

冷卻帶急冷段風量，大部分集中在窯頂，只有不到40%的風量分配在兩側，有的窯爐甚至不用兩側的冷卻風。陶瓷產品在冷卻帶冷卻時，窯車下部制品的溫度要比上部的溫度高得多。因此，在現有的冷卻制度下，為了保證下部產品在冷卻時，尤其是在冷卻帶中部緩慢冷卻階段不出現驚裂的現象，推車速度一般不能輕易加快。因此，筆者認為適當加大急冷風在兩側的比例，尤其是側下部的比例，使下部產品經急冷后的溫度同上部產品的溫差盡可能減小。

這樣相應延長了500～700℃之間的緩冷區域長度，為進一步實現多燒快燒、加快推車速度創造了條件，從而使提高產量、降低產品能耗、間接實現節能成為可能。

內容來源于百度
