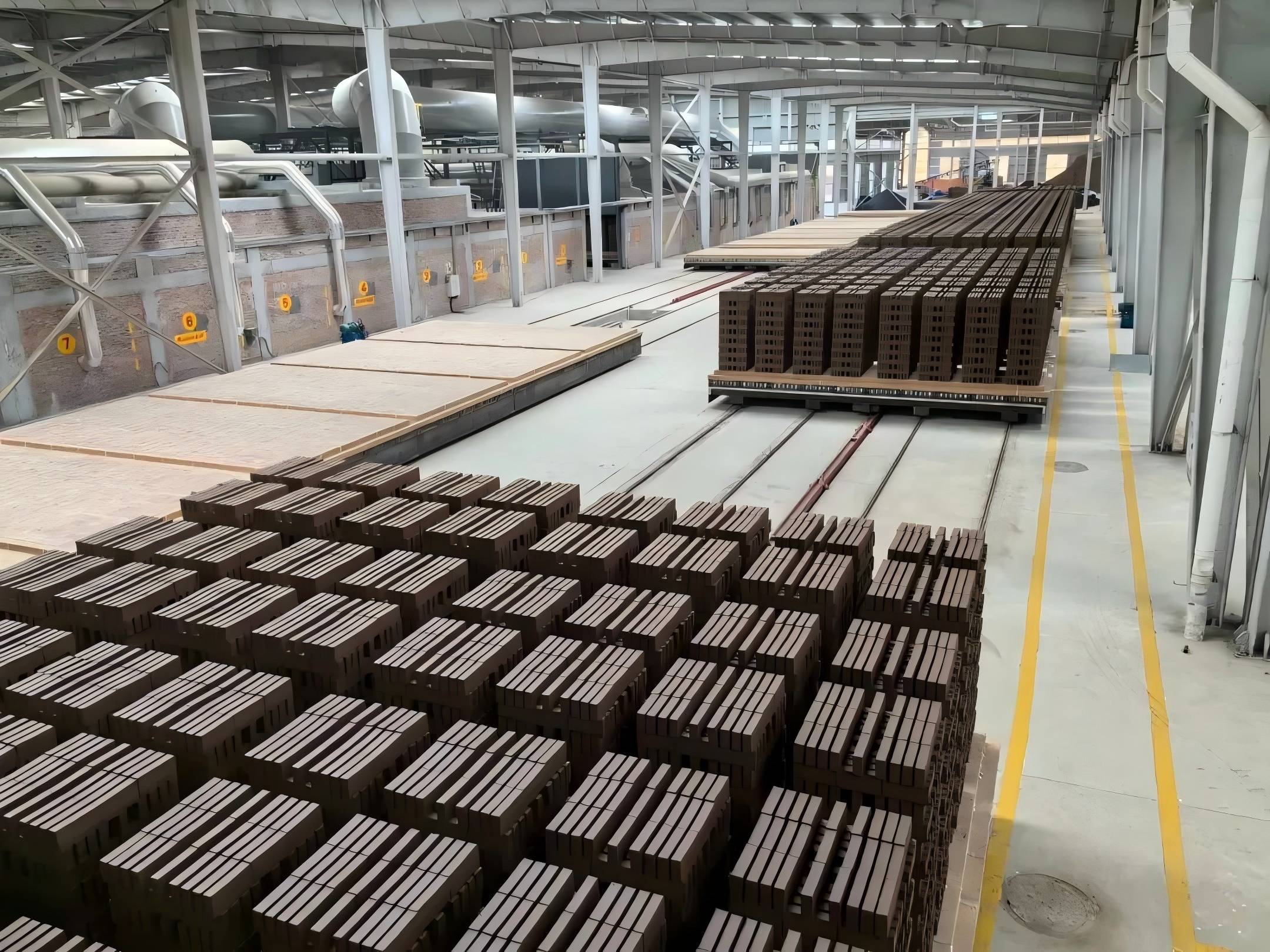

隧道窯磚廠干燥過程中發(fā)生酥裂問題

一：加強原料處理，降低成型水分，提高坯體強度。

二：提高坯體溫度。將廢氣相對濕度控制在95%左右，不宜過高，以免坯體進入干燥道初期產(chǎn)生凝露，阻礙磚坯內(nèi)部水分排出，隨后前行突然遇到高溫、低濕氣體，使坯體急劇脫水而產(chǎn)生酥裂。

三：控制干燥后坯體殘余水分在6%左右，并及時入窯，以免由于坯體殘余水分低，在外界吸收潮氣出現(xiàn)回潮而產(chǎn)生酥裂。

四：因停電或檢修臨時停開風機時，要打開進、出車端門和檢查口，讓潮氣逸出，以免已脫去一些水分的坯體在干燥道內(nèi)再次吸濕酥裂。

內(nèi)容來源于百度
