原材料干燥性能不好造成的裂紋

如果原材料的中超細顆粒含量比例較高，其可塑性指數(shù)就較高。一般情況下這種原料的干燥敏感性系數(shù)也較大，在干燥過程中內部的水分不易排出來，容易產生網狀裂紋。

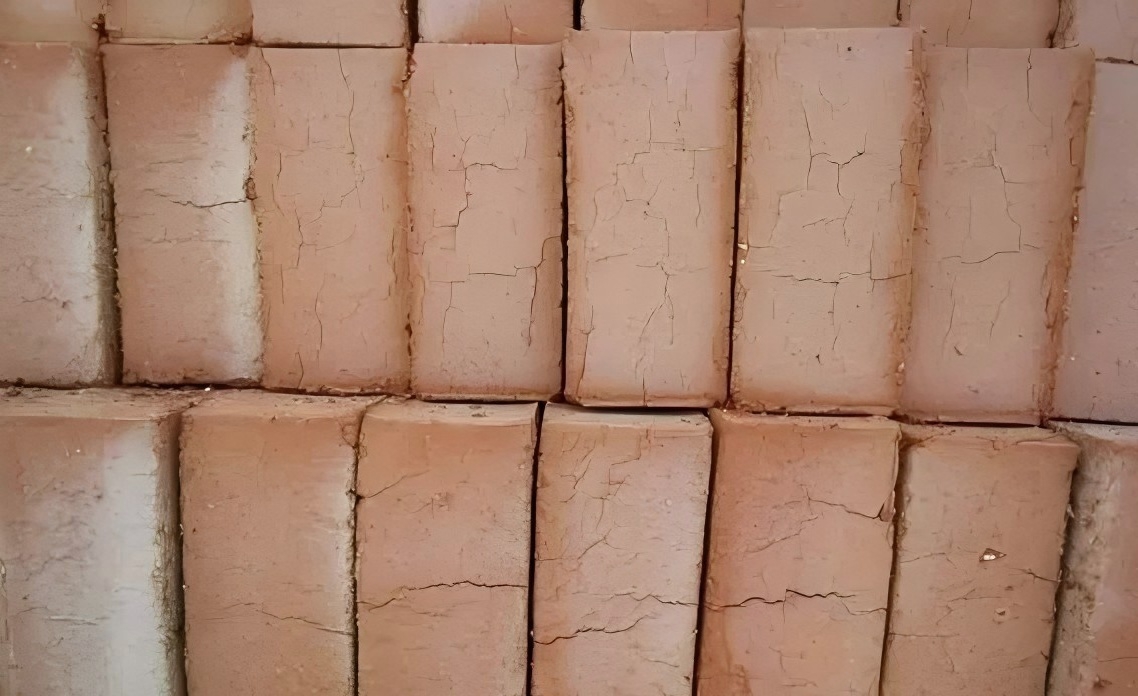

外表面收縮了，而內部的水分沒有排出，內部收縮不了，只是表面收縮，造成網狀的裂紋。除了提高進入干燥室的坯體溫度外，還應該考慮設法增加坯體的微空隙率，即在原材料中加入瘠性材料。加煤矸石、、頁巖、爐渣等骨料不失為一個經濟的選擇。實質上這類干燥敏感性高的原材料，所含有的礦物成分決定了其干燥性能，如蒙脫石含量過高，即便是頁巖也不能單獨使用來做磚。

某些地區(qū)的原材料中含蒙脫石很高，如東北、內蒙古、寧夏、新疆、北京以及黃土高原地區(qū)的紅膠泥土壤等。對于這種塑性很高的原料，擠出機的真空度不宜太高。高真空度可以增加坯體的密度，但密度太高，則可能使這種原料制成的坯體密度太大影響坯體內部水分的排出，造成網狀裂紋，甚至在焙燒預熱帶出現(xiàn)爆裂。
