改善工藝制度，實(shí)現(xiàn)隧道窯燒成節(jié)能

  當(dāng)前，能源的應(yīng)用日益緊張，價格不斷上漲，開展節(jié)能工作勢在必行。它不僅可以降低成本，更能增加經(jīng)濟(jì)效益。尋找其節(jié)能的途徑非常必要。本文在改善工藝制度，實(shí)現(xiàn)隧道窯燒成節(jié)能方面，進(jìn)行了詳細(xì)的探討。

合理控制燃料與助燃空氣的比例

    在實(shí)際生產(chǎn)過程中，為求穩(wěn)妥，燃料與助燃空氣量的比例存在著過大或過小的現(xiàn)象。過大表現(xiàn)在還原焰燒成的產(chǎn)品上，為保證氣氛制度的工藝要求，使燃料供給過量；而過小則是用氧化焰燒成時，為了防止窯內(nèi)出現(xiàn)冒煙或不完全燃燒的現(xiàn)象，過量加大助燃空氣。還原焰燒成的產(chǎn)品燃料過量時，雖然能夠適應(yīng)氣氛的工藝要求，但會造成較大的能源浪費(fèi)。

     每增加一份CO，就要多消耗一份C。若C的來源是煤炭(一般煤炭含C為50%)，那么多消耗一份C就意味著多用二份煤炭。對連續(xù)生產(chǎn)的隧道窯來說，這種情況下，多消耗的燃料相當(dāng)多。因此，在確保產(chǎn)品不出現(xiàn)陰黃的前提下，還原氣氛不必過濃。

      氧化焰燒成的產(chǎn)品，加入過量的助燃空氣時，要使這部分空氣量達(dá)到產(chǎn)品所需要的燒成溫度，就必須額外增加燃料量。曾有人計算過，隧道窯煙氣中每增加1%的O2，燃料消耗就要增加2.62%。因此，氧化燒成的隧道窯，空氣過剩系數(shù)應(yīng)嚴(yán)格控制，嚴(yán)禁過量空氣入窯造成耗能浪費(fèi)。從以上分析可知，嚴(yán)格控制燃料和助燃空氣的比例對節(jié)能有重大意義。在實(shí)際操作上，應(yīng)經(jīng)常對窯爐的熱工狀況進(jìn)行巡視，及時了解燃料的工作參數(shù)(壓力、入窯前的溫度、在燃燒室的霧化效果)變化，并作出相應(yīng)調(diào)整，以達(dá)到節(jié)能的效果。

適當(dāng)調(diào)整冷卻帶進(jìn)口端壓力

    隧道窯冷卻帶進(jìn)口端的壓力必須與燒成帶末端的壓力相適應(yīng)。合理的控制應(yīng)為:還原焰燒成時，為防止冷卻帶空氣流向燒成帶，影響燒成帶的氣氛和溫度，適當(dāng)使該處的壓力微低于燒成帶末端的壓力，讓煙氣略有倒流；氧化焰燒成時則相反，該處的壓力應(yīng)略高于燒成帶末端，允許少量冷卻帶熱風(fēng)進(jìn)入燒成帶作助燃空氣。

    此外，應(yīng)避免還原焰燒成時現(xiàn)有的煙氣倒流過多，氧化焰燒成時進(jìn)入燒成帶的熱風(fēng)過大的情況。燒還原焰時的煙氣倒流過多，一方面延長了高溫保溫時間和區(qū)域，使能耗增多；另一方面為了保證急冷的工藝要求，不得不增大急冷風(fēng)機(jī)和抽熱風(fēng)機(jī)的風(fēng)量。這樣電機(jī)使用功率增大，增加了耗電量，且影響電機(jī)的使用壽命；

    同時，延緩了產(chǎn)品在冷卻帶的停留時間，影響快速燒成，降低了窯爐產(chǎn)量，間接增大了能耗。因此，建議適當(dāng)減小冷卻帶熱風(fēng)抽出量，稍微提高冷卻帶進(jìn)口端的壓力，相應(yīng)地減少煙氣倒流量。進(jìn)行調(diào)整時要注意燒成帶最高溫度點(diǎn)和溫度值是否有變化，如果出現(xiàn)這種情況，則應(yīng)調(diào)整燒成帶末端幾個燃燒室的燃燒量，必要時還可調(diào)整預(yù)熱帶排煙總閘的開度。

      一般在氧化焰燒成的情況下，急冷時的熱風(fēng)進(jìn)入燒成帶的量會過大。為了保證最高溫度和高溫保溫區(qū)域的穩(wěn)定，使進(jìn)入的那部分熱風(fēng)能夠滿足溫度上的要求，必須加大燃料的投入量，這樣就增加了能耗。為避免這一現(xiàn)象，建議適度加大冷卻帶的熱風(fēng)抽出量，盡可能減少進(jìn)入燒成帶的熱風(fēng)。同樣，進(jìn)行此工藝調(diào)整時，也要注意燒成帶最高溫度點(diǎn)及高溫保溫區(qū)域是否有變化，并根據(jù)變化作適當(dāng)調(diào)整。

加大急冷風(fēng)側(cè)面的比例

冷卻帶急冷段風(fēng)量，大部分集中在窯頂，只有不到40%的風(fēng)量分配在兩側(cè)，有的窯爐甚至不用兩側(cè)的冷卻風(fēng)。陶瓷產(chǎn)品在冷卻帶冷卻時，窯車下部制品的溫度要比上部的溫度高得多。因此，在現(xiàn)有的冷卻制度下，為了保證下部產(chǎn)品在冷卻時，尤其是在冷卻帶中部緩慢冷卻階段不出現(xiàn)驚裂的現(xiàn)象，推車速度一般不能輕易加快。因此，筆者認(rèn)為適當(dāng)加大急冷風(fēng)在兩側(cè)的比例，尤其是側(cè)下部的比例，使下部產(chǎn)品經(jīng)急冷后的溫度同上部產(chǎn)品的溫差盡可能減小。

  這樣相應(yīng)延長了500～700℃之間的緩冷區(qū)域長度，為進(jìn)一步實(shí)現(xiàn)多燒快燒、加快推車速度創(chuàng)造了條件，從而使提高產(chǎn)量、降低產(chǎn)品能耗、間接實(shí)現(xiàn)節(jié)能成為可能。

合理保留窯車面通道

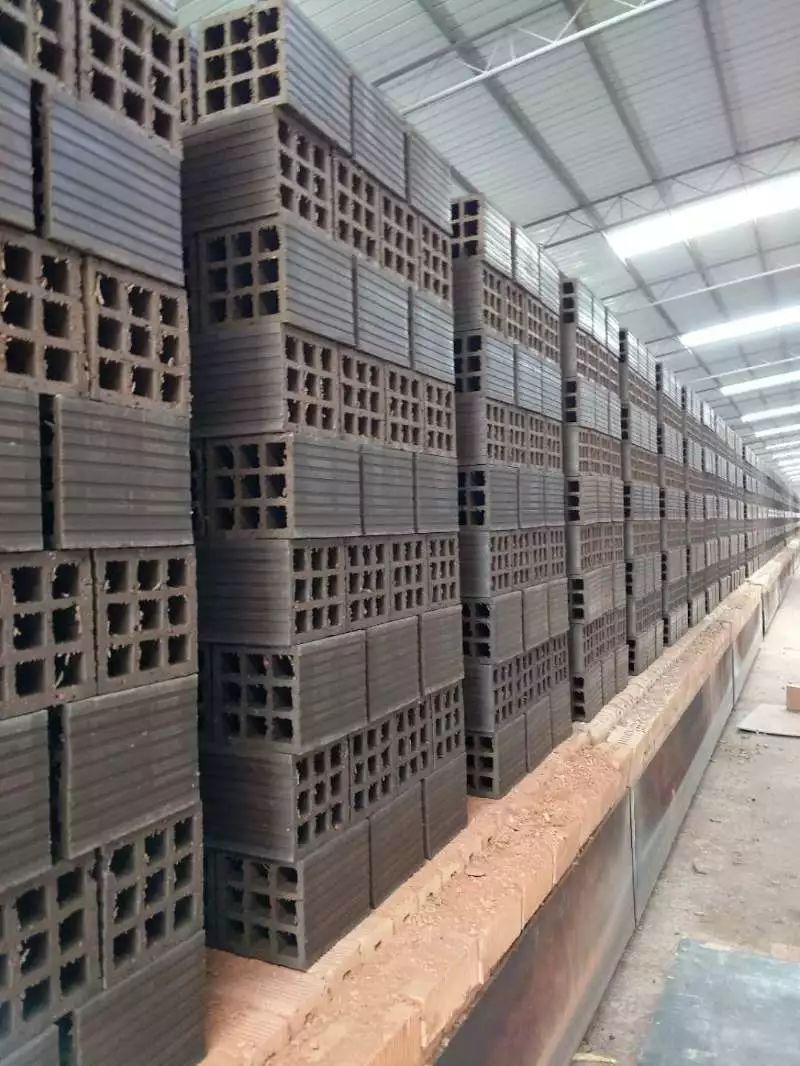

實(shí)現(xiàn)稀裝快燒隧道窯窯內(nèi)工藝制度一般不會改變，因此，窯內(nèi)的傳熱量大體是一個定值。如進(jìn)行快速燒成、增加進(jìn)車量，就能達(dá)到既增產(chǎn)又節(jié)能的目的。合理地保留窯車車面的通道、適當(dāng)?shù)南⊙b是實(shí)現(xiàn)這一目的的最佳途徑，德國、意大利等國的經(jīng)驗已經(jīng)證明了這一點(diǎn)。但是，有人擔(dān)心這樣做會減少產(chǎn)量，所以實(shí)行見縫插針的窯裝，就連原設(shè)計的車面通道也塞滿了小件產(chǎn)品。

  實(shí)際上，適當(dāng)加大窯車面通道和合理的稀裝，一方面可以加快窯車中部的傳熱速度，有利于縮小水平溫差；另一方面，窯車車面有了更大的空間，有利于熱煙氣更多地下行，縮小了上下溫差；同時可以盡快排除水汽和坯體由于物化反應(yīng)生成的氣體。這樣就可以實(shí)現(xiàn)快燒，稀裝造成的產(chǎn)量減少可以由快燒來彌補(bǔ)。更為重要的是，稀裝對產(chǎn)品的針孔及桔釉缺陷的減少有很大幫助，冷卻時由于急冷較快使光澤度提高，這樣就提升了產(chǎn)品品質(zhì)，進(jìn)而可提高經(jīng)濟(jì)效益。

控制入窯產(chǎn)品的水分

適當(dāng)提高預(yù)熱帶中后段溫度，實(shí)現(xiàn)快燒適當(dāng)縮短隧道窯燒成的周期，是節(jié)能增效的最佳途徑。而能否縮短隧道窯燒成周期的關(guān)鍵因素，是確保在預(yù)熱帶初期使坯體快速升溫、在氧化分解及晶型轉(zhuǎn)化期保證各種物理、化學(xué)反應(yīng)快速進(jìn)行、預(yù)熱帶上下溫差不大。為縮短隧道窯燒成的周期，建議控制入窯產(chǎn)品的水分，適當(dāng)提高預(yù)熱帶中后段的溫度。現(xiàn)在大多存在這樣一個問題:在半成品還沒有充分干燥或只是表面干燥的情況下，直接上釉，然后裝窯燒成。

  這樣一來，勢必造成坯體開裂或針孔缺陷的出現(xiàn)。為了避免這樣的情況出現(xiàn)，一般需降低窯頭溫度或減慢推車速度，有時二者兼用。降低窯頭溫度，意味著相當(dāng)一部分熱煙氣從預(yù)熱帶中后部被提前抽走，熱能未被充分利用；減慢推車速度，就延長了生產(chǎn)周期，降低了產(chǎn)量。這都造成了產(chǎn)品燒成耗熱量的增大。

         (1)必須嚴(yán)格控制入窯產(chǎn)品的水分在3%以下，充分保證在預(yù)熱帶初期能使坯體快速升溫，確保整條隧道窯燒成的工藝制度；

         (2)適當(dāng)提高預(yù)熱帶中后段溫度。因為半成品氧化分解、晶型轉(zhuǎn)化期及各種物理、化學(xué)反應(yīng)均在預(yù)熱帶中后段進(jìn)行。

       預(yù)熱帶中后段溫度不同區(qū)域分別提高50～100℃，可以進(jìn)一步促使這些反應(yīng)早一點(diǎn)完成；此外，適當(dāng)提高預(yù)熱帶中后段溫度，可使該段的窯內(nèi)壓力有所提高，迫使更多的熱煙氣下行，從而縮小上下溫差，有利于加快推車速度。這樣不但能實(shí)行快燒、增加產(chǎn)量、節(jié)約能源，還能減少產(chǎn)品缺陷，提高產(chǎn)品品質(zhì)，增加經(jīng)濟(jì)效益。
