?燒結磚之產量與質量

坯體疊碼有利于提高產量，但干燥質量往往不能令人滿意；而單碼可以確保有較高的干燥質量，但產量往往低于疊碼。如何解決這對矛盾，使之產量又高、質量又好？

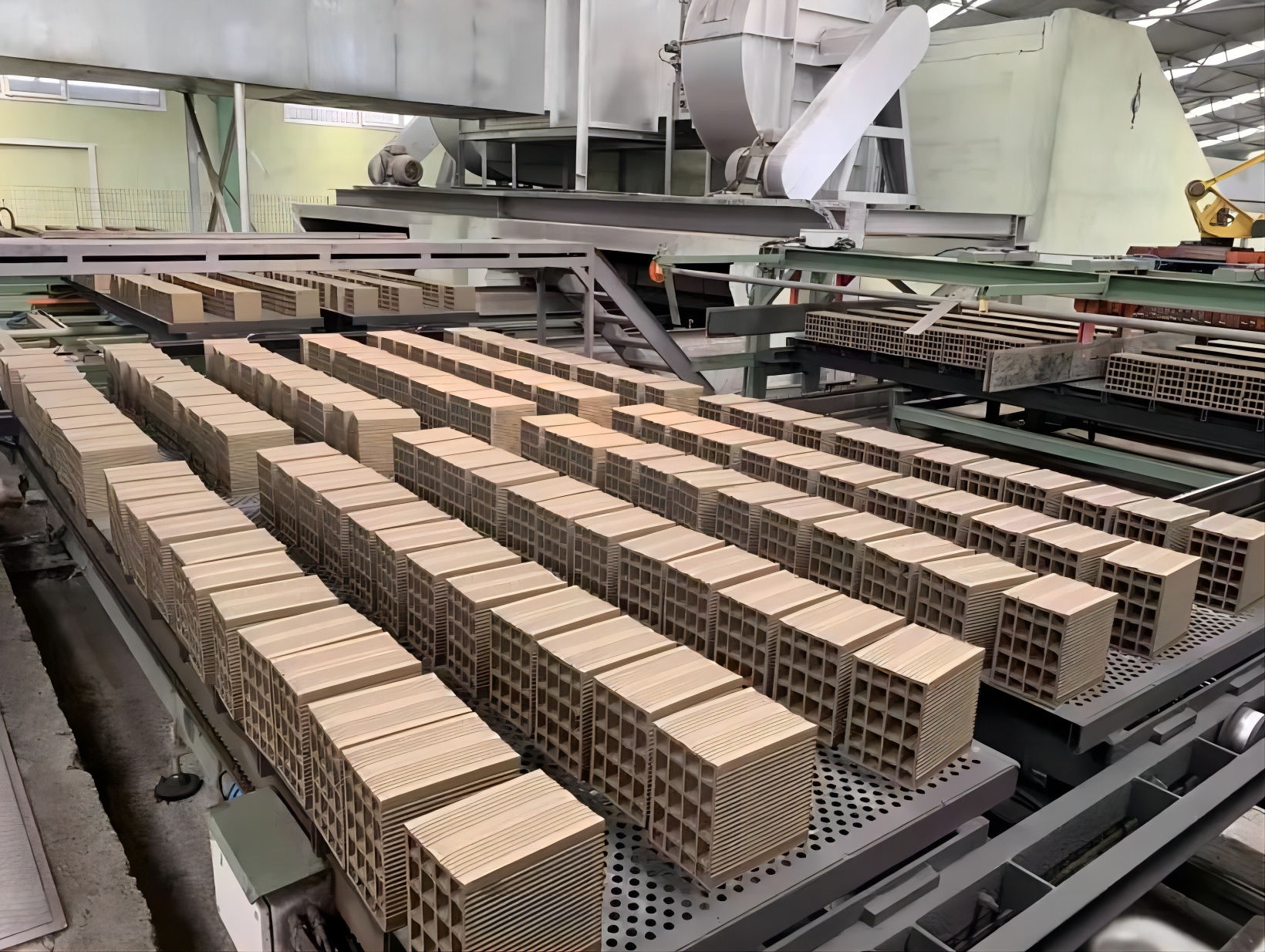

我認為：應發展大塊空心薄壁制品，并將坯體單層碼放，進行快速干燥。促使快速干燥的主要方法是迫使熱氣體在每塊坯體上循環；使空心坯體的孔洞內表面積最大程度地暴露在熱氣體中。這樣做可大大縮短干燥周期。將疊碼干燥周期為12h，采用單碼的干燥周期縮短為2h，只有疊碼的六分之一，故必然超過疊碼6層的產量。

有些人把坯體裂紋歸咎于快速干燥，須知，坯體裂紋并不是快速干燥的直接結果。干燥裂紋出現的原因是由于坯體本身收縮不一致造成的。而收縮的差異則取決于坯體內部含濕量的分布。

在快速干燥過程中，坯體周圍和孔洞內均勻地受到熱風的吹拂，產生的濕度差很小。加之適當地提高氣體的流速，有效地克服了氣體分層現象。尤其是大塊空心薄壁坯體，由于孔洞內表面積大，故促使氣體在孔洞內流通顯得特別重要。這就有了環流和穿流的概念。

所謂環流是指坯體外圍的氣體流量和流速，而穿流是指穿過坯體孔洞的流量和流速。

成功的快速干燥室應具備的條件是：

⑴各個橫斷面上的氣體流速和溫度相同；

⑵在條件允許的情況下，適當提高氣體的流速；

⑶每塊坯體上的環流和穿流速率趨于一致，以確保坯體內外收縮也一致。對于每一種坯體而言，都有一個最佳干燥曲線，采用的干燥曲線應力求向最佳干燥曲線靠近。

為了保證長期穩定地執行既定的干燥曲線，應對干燥室內氣體流速和流量、溫度分布、排潮濕度和溫度實現自動控制。只有這樣做，才能使干燥出的坯體不但質量好，而且產量高。

內容來源于百度
